Weeke VENTURE 106М

Обрабатывающий центр с ЧПУ в исполнении с помещающимся порталом
Оформить заказ

Ваше имя (обязательно)

Ваш e-mail (обязательно)

Тема

Сообщение

Согласие на обработку персональных данных


  • Описание
  • Характеристики
  • Видео

1. БАЗОВЫЙ СТАНОК
• базовая рама станка в стабильной конструкции с перемещающимся порталом
• портал перемещается по оси Х поперечный суппорт перемещается в направлении Y и Z
• окраска: структурный лак серый RDS 240 80 05
• аспирация непосредственно на сверлильной головке и фрезерном шпинделе, а также отдельное подключение к установке аспирации Заказчика

1 УПРАВЛЯЕМЫЙ ПО ПРОГРАММЕ АСПИРАЦИОННЫЙ ПАТРУБОК
Основной аспирационный патрубок располагается при помощи цилиндра с программным управлением в соответствии с задействованным обрабатывающим агрегатом. За счёт этого основной аспирационный патрубок располагается всегда непосредственно над обрабатывающим агрегатом и обеспечивает оптимальные условия удаления пыли

2. СИСТЕМА НАПРАВЛЯЮЩИХ И ТЕХНИКА ПРИВОДА
— пылезащищенная система линейных направляющих
— шарико-винтовая пара в направлении осей Y и Z и привод с зубчатой рейкой в направлении оси Х
путь перемещения по осям:
X = 3995 мм
Y = 1976 мм
Z1 = 325 мм
Z2 = 185 мм
векторная скорость
X/Y = 80 м/мин
Z = 20 м/мин

• не требующие ухода моторы с оптическими датчиками высокого разрешения, гарантирующими высокую точность
• цифровые регуляторы привода с повышенной надёжностью
• автоматическая центральная смазка зубчатой рейки по оси Х
3. КОНСОЛЬНЫЙ СТОЛ C ЛАЗЕРОМ ДЛЯ ПОМОЩИ ПРИ ПОЗИЦИОНИРОВАНИИ
• бесшланговая вакуумная зажимная система для зажима заготовок из плитных материалов
• одновременно на столе могут быть зажаты и обработаны с оптимизацией по программе макс. 4 одинаковых или разных заготовки
• позиционирование рабочих консолей осуществляется по пылезащищённым высокопрочным направляющим
• выключателем активизируется пневматический зажим консолей заготовок. Присоски зажимаются вакуумом.
• вакуумная система из 2 частей (поле А/поле В)
Активизация двумя отдельными педалями.
Рабочий стол:
X = 3130 мм (длина)
Y = 1250 мм (ширина)
1550 мм (обработка фрезеровкой)
Z = 100 мм (толщина)
150 мм (высота прохода над присосками)
Максимальная толщина обрабатываемых заготовок зависит от длины используемого инструмента.

6 переставляемых в направлении оси Х консолей для заготовок, предназначенных для бесшланговых вакуумных присосок. На всех консолях есть шкала, которая облегчает позиционирование консолей и вакуумных присосок. Позиции могут быть графически показаны в woodWOP или в MCC.

6 пневматически опускаемых продольных упоров, вкл. электронный опрос конечного положения в качестве заднего ряда упоров (см. план оснастки)

6 пневматически опускаемых продольных упоров, вкл. электронный опрос конечного положения в качестве среднего ряда упоров (см. план оснастки)

2 пневматически опускаемых цилиндра боковых упоров для левого рабочего поля, вкл. электронный опрос конечного положения

2 пневматически опускаемых цилиндра боковых упоров для правого рабочего поля, вкл. электронный опрос конечного положения

4 управляемых вспомогательных устройства из пластика для позиционирования тяжёлых заготовок. Консоли 1, 3, 4,6

18 вакуумных присосок, 114 х 140 х 50 мм, (ДхШхВ) свободно позиционируемые вручную, бесшланговые

6 вакуумных присосок, 125 х 75 х 50 мм, (ДхШхВ) свободно позиционируемые вручную, бесшланговые

1 вакуумное подключение для шаблонов для левого и правого рабочего поля

1 вакуумный насос мощностью 70/84 м3/ч при 50/60 Гц

ЛАЗЕРНЫЙ ЛУЧ ДЛЯ ПОЗИЦИОНИРОВАНИЯ ВАКУУМНЫХ ПРИСОСОК
при помощи отдельной подпрограммы лазерным лучом оператору указываются точные позиции присосок. Лазер устанавливается на суппорте станка.

4. КОНФИГУРАЦИЯ

V12, H4X/2Y, N1 X-Y 90°, F1-HSK63-9KW, W8 сбоку

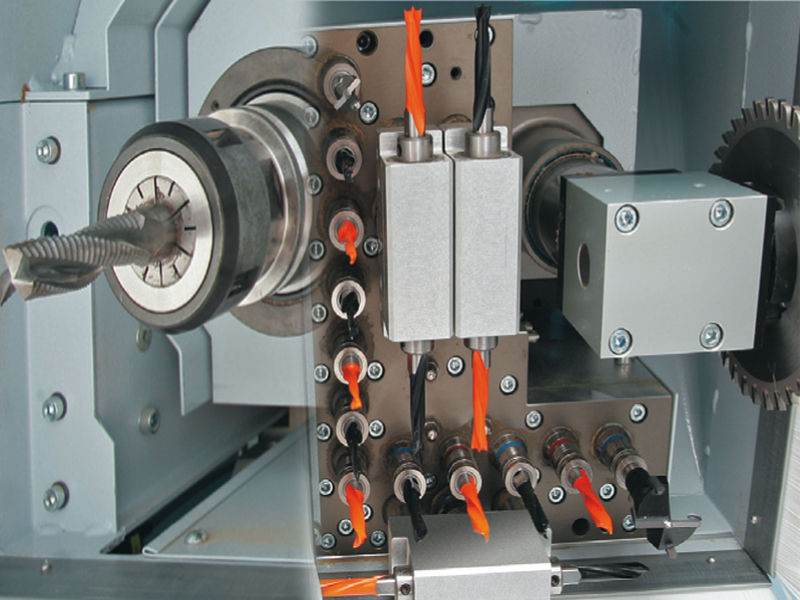

Вертикальная сверлильная головка с 12 вызываемыми по отдельности шпинделями, вкл. системы быстрой смены и принудительного зажима шпинделей в рабочем положении.
Вертикальный сверлильный агрегат (управляется по отдельности с изменяемым числом оборотов). Принудительный зажим шпинделей в рабочем положении для гарантированного достижения глубины сверления.
Подъем в направлении см. прилагаемый план оснастки
Подъем в направлении оси Z: 60 мм
Глубина сверления: макс. 38 мм (до 55 мм при использовании специальных свёрл)
Направление вращения: вправо/влево
Число оборотов: 1500 — 7500 об./мин. с регулировкой по частоте
Привод: 2,3 кВт
Отверстие для d = 10 мм для системы крепления сверла: быстрой смены
Общая длина сверла: 70 мм
Диаметр сверла: макс. 35 мм
Расстояние между шпинделями: 32 мм
Тип шпинделей: управляются по отдельности
Расположение: см. план оснастки

Н4Х/2Y
Горизонтальный сверлильный агрегат с 6 сверлильными шпинделями, вызываемыми по отдельности с управлением по программе
Путь перемещения: см. прилагаемый план оснастки
4 сверлильных шпинделя: по 2 в направлении оси Х шаг 32 мм
2 сверлильных шпинделя: по 1 в направлении оси Y
Глубина сверления: макс. 38 мм
Высота сверления в направлении оси Z: 38 мм от верхней кромки заготовки
Направление вращения: вправо/влево
Число оборотов: 1500 — 7500 об./мин. с регулировкой по частоте
Отверстие для крепления сверла: d = 10 мм
Общая длина сверла: 70 мм
Диаметр сверла: макс. 20 мм
Тип шпинделей: управляются по отдельности

N1 X-Y 90°
Пазовальная пила для обработки в Х-Y-направлении с поворотом на 90°
Путь перемещения: см. прилагаемый план оснастки
Глубина реза: 30 мм
Поперечное сечение измельчения: макс. 70 мм2
Число оборотов: 1500 — 7500 об./мин. с регулировкой по частоте
Диаметр инструмента: 125 мм
Толщина пильного диска: макс. 5 мм

F1-HSK63-9 кВт
Автоматический шпиндель смены инструмента в комбинации с боковым магазином смены инструмента
Диапазон перемещения: см.прилагаемый план оснастки
Крепление инструмента: HSK63
Смена инструмента: автоматически
Направление вращения: вправо/влево
Число оборотов: 1250 — 24000 об./мин., программируемое бесступенчато
Привод: мотор переменного тока с регулировкой по частоте
Макс. мощность на инструменте: до 7,5/9 кВт в постоянном/импульсном режиме (S1/S6-50%)
Смазка шпинделя: на весь срок службы
Охлаждение: воздушное
Аспирация: центральная

W8 СБОКУ
Автоматический магазин смены инструмента на 8 мест
Расположение: сбоку справа на станине станка
Крепление инструмента: HSK63
Кол-во мест инструмента: 8 мест
Вес инструмента: макс. 5 кг общий вес, вкл. HSK-крепление
Диаметр инструмента: макс. 135 мм при полной загрузке (8 фрез)
Время смены инструмента: от 10 до 18 сек.

Интегрированное место Pick-Up не предназначено для замены агрегатов!



4. ВСПОМОГАТЕЛЬНОЕ УСТРОЙСТВО ДЛЯ МЕХАНИЗМА СМЕНЫ ИНСТРУМЕНТА
Для автоматического оснащения механизма смены инструментов. Интегрированное место Pick-Up для замены инструмента в магазине

5. СИСТЕМА POWER CONTROL
Современная система управления

ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ ДЛЯ ОТДЕЛЬНОГО ПЕРСОНАЛЬНОГО КОМПЬЮТЕРА

7. ПАКЕТ КАЧЕСТВА WEEKE
• энергосети (кабели) в направлении осей Х, Y и Z в закрытом исполнении во избежание повреждений кабелей обрезками, стружкой и т.п.
• линейные направляющие в направлении осей Х и Y поставляются с металлической защитной лентой

8. ЭНЕРГОСБЕРЕГАЮЩАЯ ФУНКЦИЯ
кнопка ecoPlus для запуска режима ожидания. Режим может быть включен во время работы. После завершения программы результатом действия режима является:
привода не потребляют энергию
отключается вакуумный насос
если станок не производит детали, то режим ожидания активируется по истечению настроенного времени
— при активации ecoPlus устанавливается потенциально свободный выход, который может активировать заслонку (устанавливается заказчиком) внешней вытяжки

10 ДОКУМЕНТАЦИЯ
В печатном виде и на компакт-диске, вкл. каталог запчастей и электросхемы (каталог запчастей и электросхемы только на компакт-диске).

Технические характеристики
Рабочий стол 3130 х 1250 х 100 мм
Размер фрезерования Ø 20 мм 1550 мм
Векторная скорость X/Y 80 м/мин
Вакуумные присоски 125 х 75 х 50 мм 6 шт.
Вакуумные присоски 114 х 140 х 50 мм 18 шт.
Места с магазине смены инструмента 8 шт.
